Udo Kell
Freier RAM für freie USER


Erweiterungsmodule für die Serie KC 85/2-4

Übersicht über mir bekannte Module für das System KC 85/2-4


Modul

Bezeichnung

Beschreibung

Strukturbyte

M001

DIGITAL IN/OUT

Universale Ein- Ausgabe über PIO U 855 und Zählereinheit über CTC 857

EFH

M003

V24

Serielle asynchrone Schnittstelle 2 Kanäle

EEH

M005

USER

Leer Modul für Eigenaufbau Anwendungen

---

006

Basic

Basic Interpreter für den KC 85/2 ROM Modul

FCH

M007

Adapter

Adapter dient zur Verlängerung des Modulbus 1 : 1 an die Vorderseite

---

M008

JOY - MODUL

Ermöglicht den Anschluß eines Joysticks an das KC System

---

M010

ADU 1

Analog - Digital Umsetzer für bis zu 4 Meßstellen

E7H

M011

64 KBYTE RAM

Erweiterung den Arbeitsspeicher um 64 KByte in 4 Böcken mit je 16 KByte RAM

F6H

M012

TEXOR

Textverarbeitung Texor

FBH

M022

16 KByte RAM

Erweiterung den Arbeitsspeicher um 16 KByte

F4H

M025

USER PROM 8 Kbyte

Erweitert den Speicher um 8 KByte mit 4 EPROMs

"müssen extern selbst gebrannt werden"

F7H

M026

FORTH

Erweitert das KC System un die Programmiersprache FORTH

FBH

M027

DEVELOPMENT

Erweitert das KC System mit einem 2-Pass Assembler/ Disassembler, Testmonitor

F7H

M029

DAU

Digital-Analog Umsetzer für 2 Ausgabe Kanäle

E3H

M036

128 KByte RAM

Hauptanwendung eine RAM Disk für die D004 Floppy oder RAM in 8 Segmenten je 16KByte

78H

M001 DIGITAL IN - OUT MODUL

M003 V24 MODUL

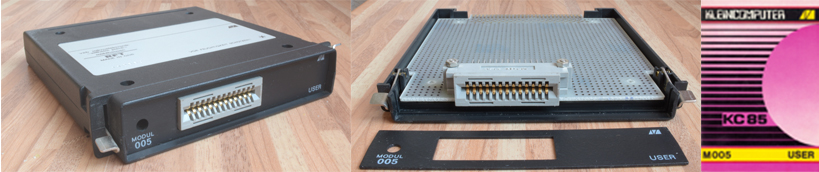

M005 USER

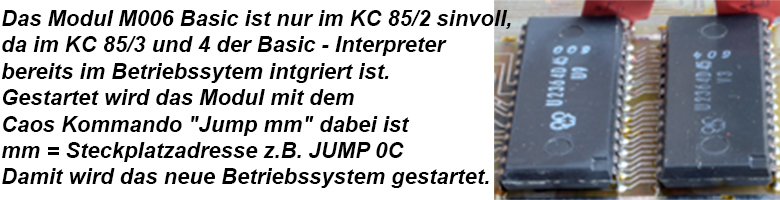

M006 BASIC

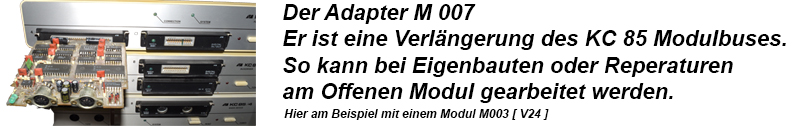

M007 Adapter


M008 JOY - Modul


M010 ADU 1 - MODUL Analog Digital Umsetzer


M011 Erweiterung 64KByte RAM



M012 Texor Modul


M022 RAM Erweiterung 16KByte

Das Modul M022 dient der Erweiterung des KC System um weitere 16 KByte RAM.
Es kann über das Modulsteuerbyte in den Betriebszustand
>  Inaktiv = Das Modul ist von der CPU getrennt
>  Aktiv = das Modul kann gelesen und beschrieben werden
>  Schreibgeschützt = Modul kann nur gelesen werden.
Die Anfangsadresse kann auf
0000H mit Switch mm 0 x
4000H mit Switch mm 4 x
8000H mit Switch mm 8 x
C000H mit Switch mm C x
gelegt werden.
Wobei mm die Steckplatzadresse und
X Der Betriebszustand ist.

M025 USER PROM 8K

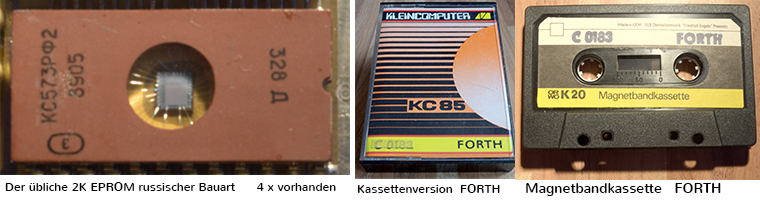

M026 FORTH

M027 DEVELOPMENT

Das Modul M027 "DEVELOPMENT" ist in einem  8 KByte EPROM Speicher untergebracht.
Es enhält 4 Programme
- einem 2 Pass Assembler mit Editor
- einen Disassembler
- einen Testmonitor
- 2 Drucktreiberroutinen
Auch bei diesem Modul muß bei einem Einsatz im KC 85/3-4 System der Basic Interpreter mit
SWITCH 2 0 abgeschalten werden.


Auch das DEVELOPMENT ist als  Kassettenversion erhältlich.

M029 DAU 1

Digital - Analog - Umsetzer

M036 128 KByte SEGMENTED RAM

Mit dem Modul M036 steht dem KC System eine Speichererweiterung um 128 KByte RAM.
Hauptanwendungsgebiet stellt eine RAM DISK für das Floppy System dar.
Die Modulsteuerung erfolg wie bei allenModulen mit dem

CAOS Befehl "SWITCH".



            Mein 64 KByte RAM Eigenbaumodul

Mangels verfügbarkeit eines M011 auch eine Preisfrage baute ich mir aus einem vorhandenen eins selbst !
